华为全液冷系统解决方案（以下简称全液冷系统）是面向IT设备高密部署，减少TCO投入，绿色节能，并有效提升运算效率的制冷解决方案，可以广泛应用于大学、公有云、企业等的计算业务。该方案采用密闭式全液冷机柜设计，全部的热量均由液冷带走，机房无需部署IT设备制冷空调，从而可以减少或免除冷水机组建设投资，同时由于全部热量均采用高效率的液体换热，因此可以大幅降低制冷PUE（Power Usage Effectiveness），其次机柜密闭可以带来噪音的大幅降低，体现液冷绿色节能的优势。（华为、超聚变、联想服务器咨询、购买、维保维修，请联系重庆讯展信息技术张经理13983785900、黄工17623811832）

全液冷系统是在高密部署、TCO节约、节能降噪、提升系统性能等方面带来极具竞争力的解决方案：

• 应用在数据中心高功耗密度服务器机柜部署场景时，可以独立提供服务器在机房的散热，整机散热能力高达65KW，可以解决采用传统风冷空调制冷部署困难的问题。

• 支持最高32℃高温进水，可以取消绝大部分机房空调的部署，从而大幅节约机房的capex投资，同时系统运行阶段冷却能效（Cooling PUE）可低至1.05，可大幅节约能源opex支出，从而可以帮助客户大幅节约TCO。

• 采用密闭式液冷解决方案，全部功耗均采用水冷系统带走，机柜运行噪音更低，同时由于取消了绝大部分空调，机房运行能耗和噪音也做到最大限度的降低，体现极致绿色节能的优势。

• 采用水冷板对CPU等关键部件散热，可以保障CPU长期稳定运行在合适的温度，对比风冷，可以有效支持芯片最大性能的稳定输出，从而有效的提升系统运算能力的输出。

全液冷系统由一次侧与二次侧两部分组成：

• 一次侧包含：冷却塔和（可选）冷水机组等部件。

• 二次侧包含：CDU、液冷机柜、液冷机箱、液冷节点等部件。

全液冷系统的逻辑架构图，如图所示（外置柜式CDU）：

全液冷系统的逻辑架构图，如图所示（内置框式CDU）：

全液冷系统是一种密闭式液冷系统，通过冷板和HEX（Heat Exchanger，风液换热器）两种高效换热部件将所有的热量通过液体带出机房，从而可以免除绝大部分制冷空调的部署。

一方面，全液冷系统利用CDU提供循环动力，使CDU二次侧输出的温水与芯片壳体直接进行热交换，采用冷板直接液冷方式将直接液冷部分（通常为CPU等大功耗器件）的热量带出机房。（华为、超聚变、联想服务器咨询、购买、维保维修，请联系重庆讯展信息技术张经理13983785900、黄工17623811832）

另一方面，全液冷系统利用服务器自身的风扇提供循环动力，通过分布在机柜两侧的HEX对机房一次侧的温水与服务器排出的热风进行热交换，将液冷机柜中的间接液冷部分（通常为小功耗器件）的热量带出机房。

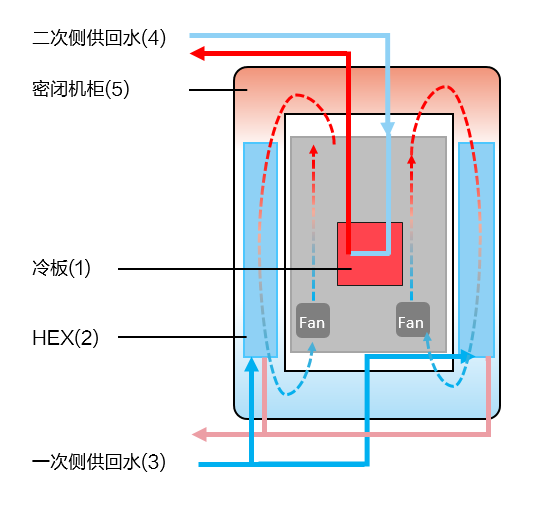

全液冷系统的散热原理如图所示：
